Sistema de ventanas

GUBISCH EST-H 2000_IV68/78/88

Husillo ranurador 1 ud.
Número de unidades de fresado: 3 uds.
Diámetro del husillo: 50 mm
Peso aprox: 7.500 kg
Gubisch modelo EST-H 2000/2
-----
¡La máquina está aún en funcionamiento y puede ser inspeccionada!

Descripción del fabricante:
-----

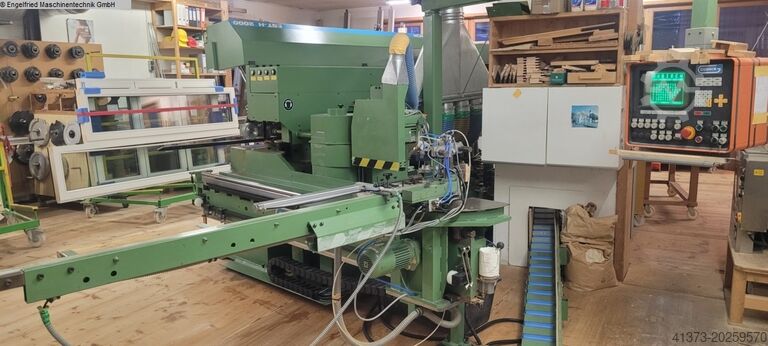

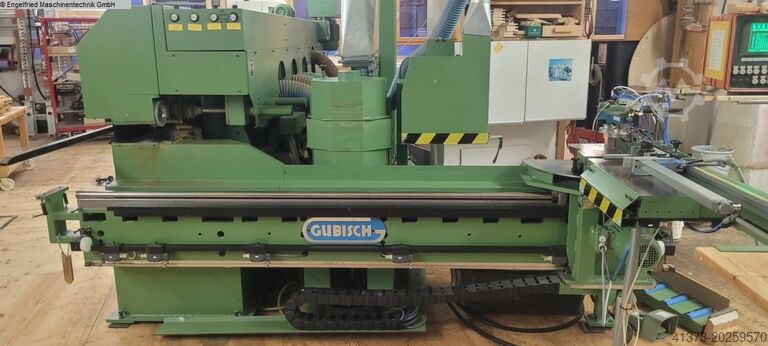

Combinación angular unilateral para la producción de ventanas y puertas, compuesta por máquina de mortajar y ranurar, transferencia angular y fresadora.

Sierra de tronzar:
-----
Potencia = 3 kW
Velocidad = 3000 rpm
Diámetro de la sierra: 400 mm
Diámetro del flange: 80 mm
Ajuste: horizontal, ajuste manual, lectura mediante indicador digital mecánico
Rango de ajuste: 0-120 mm

Tope de longitud LAS
-----
Ajuste: manual
Longitud: extendida hasta 3,2 m

Unidad de ranurado (trabajo transversal)
-----
Potencia = 9,2 kW
Velocidad = máx. 4500 rpm, depende de sus herramientas y es ajustada en función de ellas
Altura de sujeción: 300 mm
Altura útil: 300 mm
Diámetro del eje: 50 mm
Diámetro máximo de la herramienta: 400 mm, mínimo 240 mm
Ajuste: vertical
Rango de ajuste: verticalmente 210 mm por debajo de la mesa

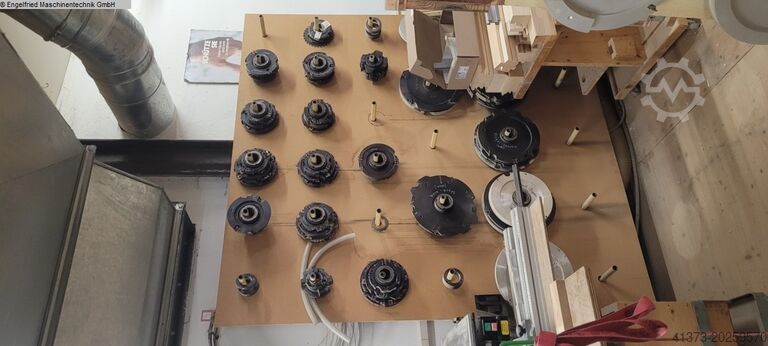

Número de herramientas: 3 juegos de herramientas de 100 mm cada uno
Altura cero del cliente: 10 mm

Longitud mínima de la pieza: 320 mm + espiga
Anchura mínima de la pieza: 48 mm
Anchura máxima de la pieza: 170 mm

1. Husillo perfilador
Dwsdpfoxmk Dwjx Abnsc
-----
Posición del husillo: vertical, derecha
Función: producción de perfiles y automatismo de inmersión en el mismo sentido de avance
Potencia = 9,2 kW
Velocidad = 6000 rpm
Altura de sujeción: 100 mm
Altura útil: 100 mm
Diámetro: 50 mm
Diámetro de círculo de corte: 100 - 240 mm
Rango de ajuste: horizontal 70 mm, herramienta altura cero 10 mm
Número de herramientas: 1 de longitud de sujeción máx. 100 mm

2. Husillo perfilador
-----
Posición del husillo: vertical, derecha
Función: producción de perfiles
Potencia = 9,2 kW
Velocidad = 6000 rpm
Altura de sujeción: 300 mm
Altura útil: 300 mm
Diámetro: 50 mm
Diámetro de círculo de corte: 100 - 240 mm
Rango de ajuste: horizontal 70 mm, vertical 100 mm para herramienta altura cero 10 mm
Número de herramientas: 3 de longitud de sujeción máx. 100 mm

3. Husillo perfilador
-----
Posición del husillo: vertical, derecha
Función: producción de perfiles
Potencia = 9,2 kW
Velocidad = 6000 rpm
Altura de sujeción: 300 mm
Altura útil: 300 mm
Diámetro: 50 mm
Diámetro de círculo de corte: 100 - 240 mm
Rango de ajuste: horizontal 70 mm, vertical 100 mm para herramienta altura cero 10 mm
Número de herramientas: 3 de longitud de sujeción máx. 100 mm

4. Husillo perfilador (unidad de sierra para junquillos)
-----
Posición del husillo: horizontal, superior derecha
Potencia = 3,0 kW
Velocidad = 3000 rpm
Diámetro de círculo de corte: 250 mm
Soporte de flange de sujeción: diámetro 60 mm
Ajuste hidráulico: automático, arriba/abajo, adelante/atrás para 1 altura y 1 profundidad base

Otros datos técnicos
-----

Mesa de sujeción de la unidad de ranurado
-----
Sobre casquillo guía de bolas y guías de rodillos
Ángulo de giro manual: 60 grados en ambas direcciones

Velocidades: 0 - 28 m/min, regulación continua
4 rangos de velocidad:
- avance rápido antes de la unidad de ranurado
- avance lento en la zona de corte (regulable)
- avance rápido para transferencia
- retroceso rápido

Contramadera: la contramadera cambia automáticamente con el recorrido del husillo

Tipo de transferencia en la zona de perfilado: automática

Modo de operación: producción de piezas individuales, en marcos y en serie posibles

Perfilado longitudinal
-----
(continuación sigue…
