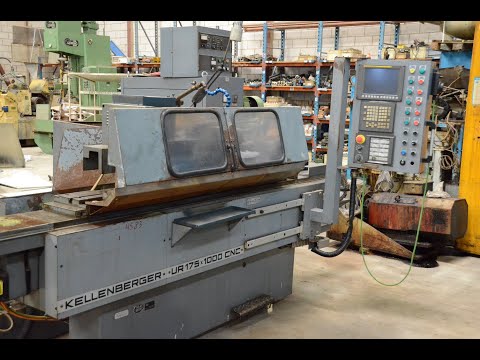

Rectificadora cilíndrica

KELLENBERGER UR 175x1000

Estado: usado, CARACTERÍSTICAS TÉCNICAS - Distancia entre puntas : 1000 [mm] - Altura de punta : 175 [mm] - Orientación de la mesa : 9 [°] - Cabezal de rueda universal - Dimensiones de la rueda izquierda : 400 x 50 x 127 [mm] - Potencia motor : 3 |kW] - Velocidad del husillo : 1500 / 1700 / 2200 - Orientación del cabezal portamuelas : 270° (3 x 90 °) - Agujero para husillo interno : 90 [mm] - Orientación del cabezal portapiezas : 180 [°] - Velocidad del husillo : 20 - 400 [Rev./min] - Cono interior del husillo : Morse 5 - Potencia motor : 0,9 |kW] - Cono interno del contrapunto : Morse 4 - Recorrido de la caña del contrapunto : 30 [mm] - Dimensiones : 2860 x 1680 x 1670 [mm] - Peso de la máquina : 2500 [Kg] Ffodpfxsxy S A Io Ag Tst EQUIPAMIENTO - Alimentación automática (desbaste, acabado y retroceso) - Contrapunto hidráulico - Depósito de lubricación con filtro de papel - 1 husillo de rectificado interior - 1 soporte de diamante - 2 gafas de dos botones - 1 gafa de tres botones - 1 juego de tacos de entrenamiento - Varios soportes de muelas

Estado: muy bueno (usado), Año de fabricación: 2019, Sistema de cambio rápido Hainbuch centroteX (año modelo 2019) • 2 adaptadores de máquina centroteX M (A037017.0382B): o Tamaño de cono corto: KK8 o Conexión de barra de tiro: M85x2 Longitud: 53 mm o Paso: 78mm • 1x TOPlus mini Axfix tamaño 65 (A038531.0015C) o N.º de identificación: 10000678 Longitud: 136 mm • 1x mini extractor de eje TOPlus tamaño 65 (A038530.008C) o N.º de identificación: 10000676 Longitud: 134,5 mm • 1x Hainbuch (HWR) InoFlex VT026 – mandril de 4 mordazas Longitud: 179 mm Diámetro: 210 mm • 1x mandril Forkardt de 3 mordazas (3QLC 250-72 Z8-S12) o Longitud: aprox. 155 mm Diámetro: 257 mm • 1x sistema de intercambio Monteq (A012708.0009B) • 1x contenedor rodante D400 o Almacenamiento de los 4 dispositivos de sujeción enumerados Sistema de intercambio Monteq + Gancho de grúa Tiger montado en el lateral • Descripciones/instrucciones • 1x caja de herramientas con accesorios Accesorios Fedov Ivakepfx Ag Tjft • Cabezal de sujeción TOP65 (grueso para materia prima) o 1 pieza de cada uno  d12, 20, 30, 36, 40, 50, 55, 60, 65 • Cabezal de sujeción TOP65 (hexágono) o 1 pieza de cada uno  SW36, 45, 46, 50 • Cabezal de sujeción TOP65G (liso) o 1 de cada  d8, 10, 12, 14, 15, 16, 17, 18, 20, 22, 23, 24, 25, 26, 27, 28, 30, 32, 33, 34, 35, 36, 39, 40, 42, 44, 45, 46, 50, 54, 56, 60, 62, 64, 65 o 2 piezas  d38 • 1x anillo de mandrinado para cabezal de sujeción 65 • un total de 50 cabezales de sujeción • Accesorios para hornear o para mandril de 4 mordazas HWR  1 juego de mordazas reversibles  3 juegos de mandíbulas de garra o para mandril Forkardt de 3 mordazas  1 juego de mordazas duras reversibles o varias tuercas en T + tornillos o varios pernos espaciadores para mordazas (ajuste la longitud de sujeción al material) • Varias mordazas blandas (2 palets)

Año de fabricación: 1979, Estado: listo para usar (usado), Diámetro máximo de afilado: 300mm, Longitud máxima de rectificado: 1950mm, Longitud máxima de la pieza: 2000mm Velocidad máxima de avance 1 - 30 m/min. Suministro de refrigerante 100 l/min Rango de velocidad variable inf. 2.000 - 6.000 RPM. Husillo 88 mm Altura de los centros 150 mm Ffodpfx Agehq Uigj Tst Muelas 100 - 250 mm Potencia del husillo 3,5 kW Potencia de la amoladora 15 kW - 380 V - 50 Hz

Estado: muy bueno (usado), Año de fabricación: 2015, Afiladora CNC de herramientas Walter Helitronic Power FH, con cargador de palets (cilíndrico), cambiador de discos de 8 posiciones, extractor de niebla electrostático, sistema de extinción de incendios, bomba de suministro de aceite, software Walter-Window-Mode y Toolstudio. Paquetes de software: 001, 002, 003, 016, 017, 026, 090, 091, 098, 099, 032, Helicone, Helidrill, Heliflute, NC-Mode, Power-IMS, Toolstudio_Standard. Preparada para sistema hidráulico (preinstalación para luneta). Fjdpfx Asx E Dfbjg Tsft El husillo de rectificado (husillo simple) es de accionamiento directo y está equipado con enfriador de aceite. El motor de eje hueco del eje A tiene un rango de velocidad de 0–750 rpm. Los ejes C, X, Z y A fueron revisados en 2022.

Estado: usado, Año de fabricación: 2005, Información general: - Modelo: ROBODRILL α-T2 STAMA - Número de serie: 046VH155 - Año de fabricación: 2005 - Controlador CNC: FANUC (modelo A04B-0094-B111#BD) - Peso: 2200 kg - Alimentación: 200 V, 50/60 Hz, trifásica - Consumo: 10 kVA ----- Capacidades de mecanizado: - Operaciones: - Fresado (fresado de alta velocidad y alta precisión) - Taladrado - Roscado rígido ----- Recorrido del eje: - Recorrido del eje X: ~500 mm - Recorrido del eje Y: ~400 mm - Recorrido del eje Z: ~330 mm ----- Husillo: - Cono del husillo: BT30 - Velocidad estándar del husillo: hasta 10.000 rpm ----- Cambiador de herramientas: - Tipo: Cambiador de herramientas automático - Tiempo de cambio de herramienta: ~1,6 segundos ----- Velocidad de desplazamiento rápido: Fodpfjuru I Rjx Ag Tjft - Velocidad de desplazamiento rápido: 54 m/min en los ejes X, Y y Z ----- Características principales: - Estructura compacta para una alta rigidez - Alta productividad con ciclos ultrarrápidos de taladrado y roscado - Fácil mantenimiento (interfaz de diagnóstico FANUC integrada) - Compatibilidad con células de producción automatizadas (co-branding con STAMA)

Estado: muy bueno (usado), Año de fabricación: 1977, Diámetro de lijado 350 mm Longitud de lijado 1000 mm Ffodpfx Ajunt Eyeg Tst Altura central 100 mm Diámetro del disco de lijado 360 mm Potencia total necesaria kW Peso de la máquina aprox. 3,8 toneladas Espacio necesario aprox. 3,5 x 1,3 x 1,5 m Máquina en muy buen estado Husillo exterior e interior. Muchos accesorios.

Estado: listo para usar (usado), Calandra marca Sertom, hidráulica, longitud 25000 mm con invitación, 2 rodillos inferiores 300 mm, rodillo superior 318 mm, espesor 14 mm. Rotación 22 Kw, movimientos 5,5 kw, litera 2,5 kw. Dimensiones totales: 600x190x210(h)cm Peso: 15,500 Kg Fsdsnr Npyspfx Ag Tsft

Año de fabricación: 1990, Estado: revisado en el taller (usado), Rectificadora tangencial Marca: Jakobsen Modelo: 1432 Fodeiv S Avopfx Ag Tjft Año: 1990 Rpm: 1400 Area rectificado: 800x400mm Tamaño mesa: 1000x350mm Carga máxima en mesa: 400kg Altura máxima pieza: 475mm Tamaño muela: 350x50x127mm Visualizador de cotas Heidenhain ND 221B. Mesa Imán 800x350mm Selter electrónica con regulador de imantación. Máxima distancia entre mesa y muela: 650mm Filtro marca MONNET del año 2007 Incluye juegos de muelas (Ver fotografías).

Estado: muy bueno (usado), Año de fabricación: 2016, Funcionalidad: totalmente funcional, altura total: 1,810 mm, longitud total: 1,930 mm, ancho total: 1,800 mm, peso de la pieza (máx.): 20 kg, velocidad del cabezal (máx.): 10,000 rpm, tipo de corriente de entrada: trifásico, diámetro de disco rectificador: 203 mm, peso total: 4,500 kg, recorrido eje X: 384 mm, recorrido del eje Y: 317 mm, recorrido del eje Z: 217 mm, potencia del motor del husillo de rectificado: 12,000 W, tensión de entrada: 400 V, nariz del husillo: HSK-40F, Máquina CNC rectificadora de herramientas ANCA FX 5 Linear CARACTERÍSTICAS TÉCNICAS: Pantalla táctil en color: 19 ["] Recorrido eje X: 384 [mm] Resolución eje X: 0,0001 [mm] Recorrido eje Y: 317 [mm] Resolución eje Y: 0,0001 [mm] Recorrido eje Z: 217 [mm] Resolución eje Z: 0,0001 [mm] Giro eje A: 360 [°] Giro eje C: 230 [°] Resolución eje C: 0,0001 [°] Longitud máxima de rectificado: 200 [mm] Diámetro máximo de rectificado: 200 [mm] Montura del husillo de rectificado: HSK-40F Velocidad máxima de muela: 10.000 [rpm] Potencia del motor del husillo de rectificado: 12 [kW] Diámetro máximo de la muela: 203 [mm] Peso máximo de la pieza en cabezal portapiezas: 20 [Kg] Voltaje de alimentación: 400 [V] Potencia total requerida: 16 [kVA] Dimensiones de la máquina: 1930 x 1800 x 1810 [mm] Peso: 4500 [Kg] EQUIPAMIENTO INCLUIDO: x1 robot cargador de herramientas FANUC x1 juego de reglas ópticas en los ejes X e Y Fjdpfx Agjx Nqf Ne Tjft x1 palpador de piezas RENISHAW Más información a solicitud.

Estado: usado, Año de fabricación: 2002, Diámetro de molienda 350 mm Longitud de rectificado 1000 mm Altura del centro 175 mm Requisito de espacio aprox. 3,6/3,5 metros Fotografías de máquina idéntica con altura central de 225 mm. Base: Kellenberger Kel-Varia UR175-1000 Kelco 120 Cabezal de rectificado UR con T1-T2-T3 Equipamiento básico: -Diámetro de muela de rectificado T1 de 500 mm -Diámetro de muela de rectificado T2 de 400 mm -Eje B continuamente variable, alta resolución -Dispositivo de medición Marposs para medición de herramientas -Posicionamiento longitudinal activo -GAP en T1 y T2 de ELASO sin contacto integrado en la interfaz de control -Equilibrado semiautomático de ELASO integrado en la interfaz de control -Contrapunto con retracción manual -Cabezal de pieza de trabajo MK5 con montaje cónico corto DIN 55026 -Dispositivo de rectificado interno accionado por correa Opciones con coste adicional: - nuevo cabezal de pieza de trabajo de alta precisión con accionamiento de par - Dispositivo de rectificado interior para husillos de alta frecuencia de diámetro 120mm -Husillo de rectificado interior HF Fischer MFM-1224/42/31 D-21 -Husillo HF con portabrocas HSK 24.000 rpm con sensor GAP integrado. (El tiempo de entrega) -Eje C controlado por CNC - Rectificado no circular -husillo roscado hidrostático en x -Nueva unidad hidrostática con solo 1 bomba y acumulador de presión Por tanto, una mejor eficiencia energética. -Monitoreo del contenido de agua en el sistema hidrostático -Succión Otras opciones disponibles bajo petición Revisión mecánica: -Máquina completamente revisada según el protocolo de medición de Kellenberger -Nueva cabina de fácil mantenimiento. -Repintado Revisión eléctrica: -Nueva y moderna máquina rectificadora cilíndrica CNC con control Superficie de rectificado redonda BEMA -Armario de control de nueva construcción -Nueva tecnología de accionamiento -Sustitución de todo tipo de cables eléctricos, presostatos Berus, etc. -Nuevas escalas de vidrio absolutas en x y z -Nuevo codificador absoluto (eje B) Gobierno: El software de molienda consta de una licencia básica y varias opciones que dependiendo del equipamiento de la máquina. Base del software - Rectificado pendular externo e interno - Rectificado por inmersión exterior e interior - Rectificado de caras exteriores e interiores - Rectificado de caras internas y externas por inmersión - Rectificado de péndulo de cono externo e interno - Rectificado de radios exteriores e interiores, rectificado de radios en muela. - Rectificadora de péndulo semiautomática - Ceros de piezas de trabajo - Ceros de muelas abrasivas - Medición de los diamantes de acondicionamiento - 2 diamantes en forma Ffodpfx Aouxfuceg Tet - 1 rollo con forma de diamante o rollo de aderezo (se requiere rollo de aderezo) - Rodillo formador (se requiere rodillo de acondicionamiento) - 3 cómodas planas - Correcciones - Medición de la posición Z (se requiere sonda) - Sonda GAP (se requiere dispositivo de pulido) OPCIONES con cargo extra: Perfil de software de rectificado por inmersión: - Rectificado de perfiles exteriores e interiores por inmersión con muela de perfil Software de rectificado de perfiles: - Rectificado de perfiles exteriores e interiores con disco recto Software de rectificado de roscas: - Rectificado de roscas exteriores e interiores de una o varias entradas con rosca en el desct entrenado. Revestimiento de ruedas de una y varias ranuras. Ángulo de flanco libre Seleccionable. Software de rectificado de roscas trapezoida
