Centro de mecanizado CNC

MASTERWOOD Project 385

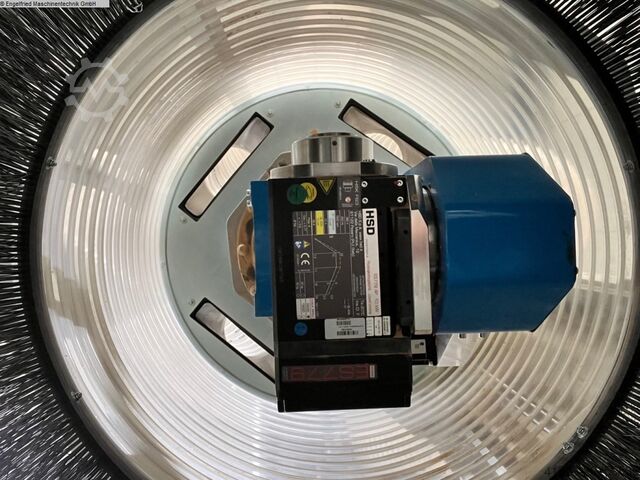

Estado: nuevo, máx. longitud de la pieza de trabajo 3200, 5100 mm Husillo de fresado 1 pieza Motor principal 12 kW Control CNC Beckhoff Número de ejes 5 uds. Centro de mecanizado CNC Masterwood Project 385 ----- Centro de mecanizado CNC de 5 ejes en diseño de pórtico para uso en Ventanas arqueadas, puertas, ventanas con postes y vigas, accesorios interiores, escaleras Breve resumen: ----- Área de trabajo: X = 3200 mm (opcional 5100 mm); Y = 1500 mm; Z = 200 mm 1 husillo de alto rendimiento de 5 ejes, 12 kW, con mandril HSK 63 F 1 cabezal de perforación de instalación permanente con 19 husillos con 7 husillos de perforación verticales accesibles individualmente en dirección X con 6 husillos de perforación verticales de acceso individual en dirección Y con 2 husillos de perforación horizontales dobles en dirección X y 1 husillo de perforación horizontal doble en dirección Y Unidad de sierra integrada en el cabezal de perforación 27 estaciones de cambio de herramientas: Cambiador de herramientas de carrusel con 22 posiciones y espaciado de rejilla de 102 mm Almacén de herramientas lineal de 5 vías para diámetros de herramientas grandes Mesa consola con 6 travesaños Dispositivo de elevación de piezas de trabajo 6 piezas tensores especiales para elementos redondos de ventanas y puertas 24 piezas Abrazaderas de vacío para paneles y accesorios interiores 1 bomba de vacío de 100 m3/h 1 pieza cinta transportadora de virutas 1 x control remoto Software de diseño Masterwork: 2D-Wop para procesamiento de paneles de aplicación estándar/accesorios interiores, arcos redondos, puertas Maestro 3D Nivel 2: para un procesamiento más complejo, Opcionalmente ampliable para interpolación completa de 5 ejes Transporte y montaje dentro de Alemania Tecnología y servicios según lo adjunto descripción detallada ----- Dwsdpfxod N Rt Te Abnjc Precio total en esta versión: ¡a petición! ----- Opciones con costos adicionales: ----- Longitud de trabajo 5.100 mm en lugar de 3.200 mm incluyendo el aumento del número de consolas y dispositivos de sujeción Cargo adicional: 7.500,00 euros más IVA. Cambiador de herramientas de carrusel adicional con 16 posiciones y espaciado de rejilla de 102 mm Cargo adicional: 6.500,00 euros más IVA. Para una descripción detallada, consulte el PDF adjunto. ¡Más opciones a pedido! (Información técnica según el fabricante - ¡sin garantía!)

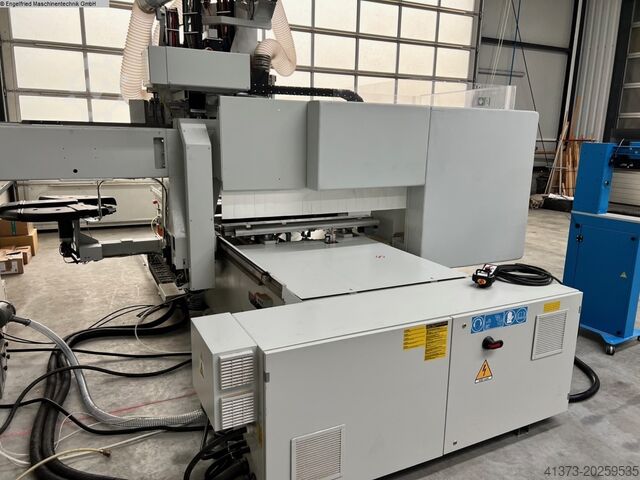

Estado: usado, Año de fabricación: 2019, Distancias de recorrido (X,Y,Z) 6000, 2922,660 mm Número de husillos con cabezal de perforación vertical 13 piezas. Número de husillos con cabezal de perforación horizontal 6 piezas. Número de herramientas 27 piezas. Número de unidades de fresado 1 pieza. Rango de trabajo 5150,1500,200 mm Dimensiones (largo/ancho/alto) aprox. 9400 x 4900 x 3000 mm Potencia del motor 12kW Rendimiento de la bomba 100 kg/h mando BECKHOFF Masterwood Project 385 L, centro de mecanizado CNC de 5 ejes ----- Máquina PORTAL con accionamiento de pórtico ¡Sólo unas 950 horas de funcionamiento! La máquina se utilizó en un taller de carpintería. OPCIONAL: Actualización de los accesorios y software de la máquina para ventanas especiales y ¡Procesamiento de puertas bajo PEDIDO! Dimensiones de trabajo: ----- Longitud 5.150 mm Profundidad: 1.500 mm Altura: A = 125 mm, H = 200 mm, C = 180 mm Unidades de taladrado y fresado: ----- 1. 1 pieza de cabezal de perforación instalado permanentemente con 19 husillos: - 7 husillos de perforación verticales independientes en el eje x - 6 husillos de perforación verticales independientes en el eje y - 2 husillos de perforación dobles horizontales en el eje x - 1 husillo de taladrado doble horizontal en el eje Y Distancia entre husillos: 32 mm Velocidad: 4.000 rpm. Potencia del motor: 1,7 kW Unidad de corte integrada en el cabezal de perforación, para ranuras y cortes en dirección X Velocidad: 4.000 rpm. diámetro máx. de la hoja de sierra: 125 mm 2. Cabezal de fresado de 5 ejes de 1 pieza Motor de fresado de 12 kW con refrigeración por circulación líquida. - Grabaciones HSK F63 - Velocidad máxima: 24.000 rpm. - Rotación del eje C: +/- 360° - Rotación del eje A: +/- 108° - Unidad de refrigeración - convertidor de frecuencia estático Cambiador de herramientas: ----- 1. Cambiador automático de herramientas de carrusel de 22 ranuras - Posición: lado del coche - Grabaciones HSK-F63 - Diámetro máx. de la herramienta 240 mm - Diámetro máx. de la hoja de sierra circular 350 mm. - Distancia entre centros de las herramientas en el cambiador 102 mm - Peso total de máx. 22 herramientas 60 kg - Peso máx. por herramienta 6 kg - Rotación del carrusel de herramientas mediante motor sin escobillas. 2. Almacén de herramientas lineal de 5 pliegues para cambio automático de herramientas - Posición: en el bastidor de la máquina - Para grabaciones HSK F 63 - Diámetro máx. de la herramienta Pos. 1: D = 350 mm - Diámetro máx. de la herramienta pos. 2-5: D = 160 mm - Distancia entre centros de las herramientas en el almacén de herramientas: 288/190 mm - Peso total de las 5 herramientas, máx. 30 kg. - Peso total por herramienta, máx. 6 kg Dispositivo de protección CE: ----- Dsdpfx Abovub Igjnowc - Cubierta de seguridad transparente en el cabezal de procesamiento, permite esto Operador monitoreando la zona de trabajo. - Habilitar parachoques protectores contra colisiones durante el movimiento del X-cart Aprovechamiento máximo de la zona de carga durante el procesamiento pendular. - Rejillas protectoras traseras y laterales. - Dispositivo de protección y sistema eléctrico según normativa CE. Dispositivo de elevación de piezas de trabajo lubricación central Bomba de vacío BECKER 100 m³/h Otras opciones integradas: ----- Kit de procesamiento de láminas para mesa de trabajo con 6 soportes. Preparación de la mesa de trabajo con 6 superficies de apoyo para recibir Dispositivos neumáticos de sujeción para elementos lineales y curvos. Kit cinta transportadora motorizada par

Estado: nuevo, máx. longitud de la pieza de trabajo 3200/5100 mm Husillo de fresado 1 pieza Motor principal 12 kW Control CNC Beckhoff Número de ejes 5 uds. Centro de mecanizado CNC Masterwood Project 385 ----- Centro de mecanizado CNC de 5 ejes en diseño de pórtico para uso en Accesorios interiores, ventanas y puertas Breve resumen: ----- Área de trabajo: X = 3200 mm (opcional 5100 mm); Y = 1500 mm; Z = 200 mm 1 husillo de alto rendimiento de 5 ejes, 12 kW, con mandril HSK 63 F 1 cabezal de perforación de instalación permanente con 19 husillos con 7 husillos de perforación verticales accesibles individualmente en dirección X con 6 husillos de perforación verticales de acceso individual en dirección Y con 2 husillos de perforación horizontales dobles en dirección X y 1 husillo de perforación horizontal doble en dirección Y Unidad de sierra integrada en el cabezal de perforación 27 estaciones de cambio de herramientas: Cambiador de herramientas de carrusel con 22 posiciones y espaciado de rejilla de 102 mm Almacén de herramientas lineal de 5 vías para diámetros de herramientas grandes Mesa consola con 6 travesaños 6 Dispositivo de elevación de piezas de trabajo en "diseño de ventana" con 3 alturas controladas Topes de chapa 6 piezas tensores especiales para elementos rectos de ventanas y puertas 1 pieza abrazadera especial para piezas pequeñas 18 piezas Abrazaderas de vacío para paneles y accesorios interiores 1 bomba de vacío de 100 m3/h 1 x control remoto Software de diseño Masterwork: 2D-Wop para aplicaciones estándar de procesamiento de paneles/accesorios interiores, puertas Maestro 3D Nivel 2: para un procesamiento más complejo, Opcionalmente ampliable para interpolación completa de 5 ejes Transporte y montaje dentro de Alemania Tecnología y servicios según lo adjunto descripción detallada ----- Precio total en esta versión: ¡a petición! ----- Opciones como mayor longitud de trabajo, abrazaderas especiales para arcos redondos, ¡Cambiador de herramientas adicional y software específico para Windows bajo pedido! Para una descripción detallada, consulte el PDF adjunto. Dweded Rhd Rspfx Abnoc (Información técnica según el fabricante - ¡sin garantía!)
