Centro de mecanizado horizontal

DMG MORI NHX 4000

DATOS BÁSICOS

Condición: Muy bueno
Disponibilidad: 01/2025
Modelo de la máquina: DMG NHX 4000
Año de fabricación: 2017
Horas de funcionamiento: 41.220 h
Horas de husillo: 21.663 h
Área de trabajo:
Recorrido eje X: 560 mm
Recorrido eje Y: 560 mm
Recorrido eje Z: 660 mm
PESO Y DIMENSIONES DE TRANSPORTE
Guodpfx Adjxn Adlj Toh

Peso de transporte
Máquina incl. almacén de herramientas y transportador de virutas: 9.300 kg
Unidad de refrigerante-lubricante KF 110/700: 1.500 kg
Unidad de refrigeración: aprox. 82 kg
Chapas: 125 kg
Documentación y accesorios: 60 kg
Dimensiones de transporte de la máquina incl. almacén de herramientas:
Longitud x Ancho x Altura: 4,20 m x 3,20 m x 2,80 m
DATOS DEL HUSILLO

Potencia del husillo
Tipo de husillo: Husillo motor SK004 speedMASTER® HSK-A63
Velocidad de husillo: 20–20.000 rpm
Potencia: 35 kW (40% ciclo de trabajo), 25 kW (100% ciclo de trabajo)
Par: 130 Nm (40%), 86 Nm (100%)
Peso máximo de la pieza por paleta: 400 kg
Tamaño de paleta: 400 x 400 mm
Diámetro máximo de pieza: 630 mm
Altura máxima de pieza: 900 mm
SISTEMA DE SUJECIÓN Y CAMBIADOR DE HERRAMIENTAS

Portaherramientas: HSK-A63
Norma: DIN 69893 Forma A
Mecanismo de sujeción:
Sujeción: Mecánica por fuerza de resorte
Desbloqueo: Hidráulico
Cambiador de herramientas:

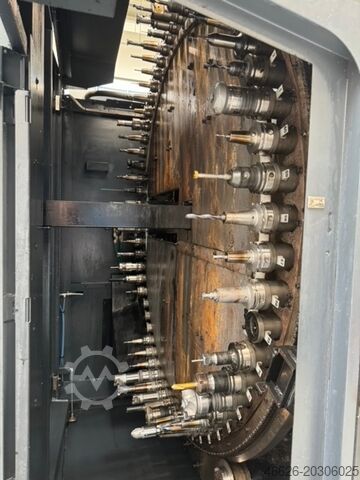

Capacidad: 40 herramientas (sistema de almacén tipo carrusel)
Diámetro máximo de herramienta: 70 mm (espacios adyacentes libres), 170 mm (espacios adyacentes ocupados)
Longitud máxima de herramienta: 450 mm
Peso máximo de herramienta: 12 kg
Cambiador de herramientas opcional:
Almacén de herramientas en anillo con 60 posiciones (HSK-A63)
ALIMENTACIÓN ELÉCTRICA

Tensión: Red TN-S, 400 V
Consumo de potencia (al 100% ED):
Máquina base: 45 kVA
Unidad de refrigerante-lubricante: 48 kVA
Unidad de filtro de banda: 55 kVA
Potencia total de conexión con Siemens Sinamics S120
16 kW: 0,48 MVA
36 kW: 1,08 MVA
55 kW: 1,65 MVA
80 kW: 2,40 MVA
120 kW: 3,60 MVA

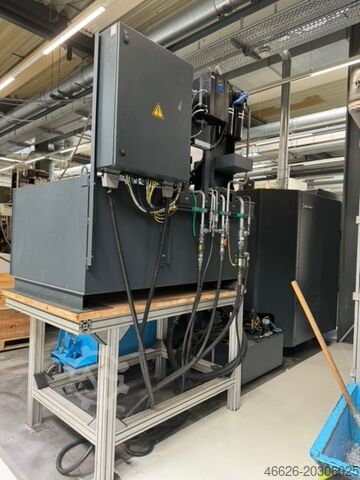

SISTEMA DE REFRIGERACIÓN Y ELIMINACIÓN DE VIRUTAS

Medio refrigerante: Refrigerante soluble en agua
Interfaz para sistema de refrigeración de alta presión: Hasta 70 bar, compatible con sistemas Knoll
Sistema de limpieza con refrigerante: Incluye pistolas de limpieza
Componentes adicionales:
Visor giratorio en puerta del área de trabajo
Sistema de limpieza con refrigerante para la limpieza interna de la máquina

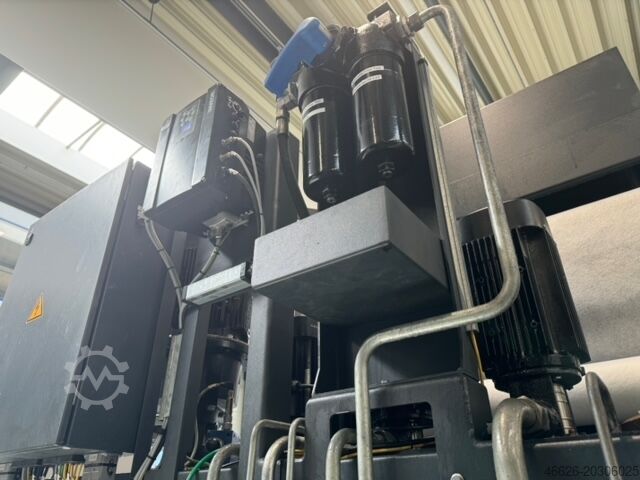

Sistema de refrigeración mejorado:

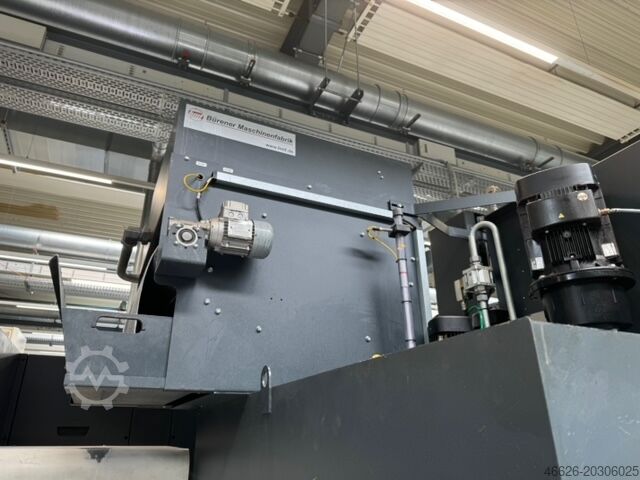

Unidad de filtro Bürner de mayor tamaño (mejora DMG, ver anexo)
SISTEMAS DE MEDICIÓN Y MONITOREO

Sistema de detección de rotura de herramientas en el almacén de herramientas
Sistema de medición con sensor de husillo y Renishaw OMP60 para medición y alineación automáticas
SISTEMA DE CONTROL

Control: CELOS® con Siemens 840D sl Operate

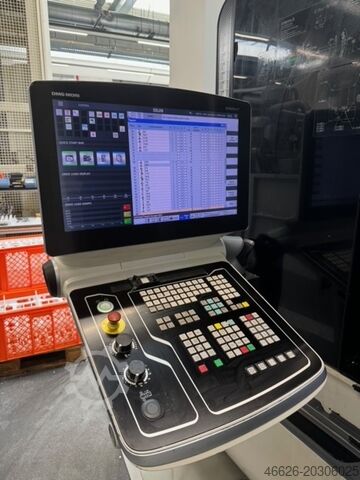

Panel de control: ERGOline® Control de 21,5" con pantalla táctil multipunto
Funciones:
Apps para facilitar el manejo de la máquina, así como para la gestión integral, documentación y visualización de datos de pedidos, procesos y máquina.
Conectividad con CAD/CAM y compatibilidad con sistemas PPS/ERP.
MESA DE TRABAJO

Mesa NC: Con tecnología de accionamiento directo
Indexación mínima: 0,001°
Velocidad máxima de giro: 100 rpm
DOCUMENTACIÓN Y FUNCIONES ADICIONALES

Esquemas eléctricos y manuales de operación en alemán
Idiomas:
Textos en pantalla disponibles en alemán e inglés
Productos CELOS
DMG MORI NETSERVICE para diagnóstico remoto
SERVICE AGENT para monitoreo de mantenimiento
MESSENGER para estado de máquina en tiempo real

El anuncio se tradujo automáticamente y se pueden haber producido errores de traducción.
